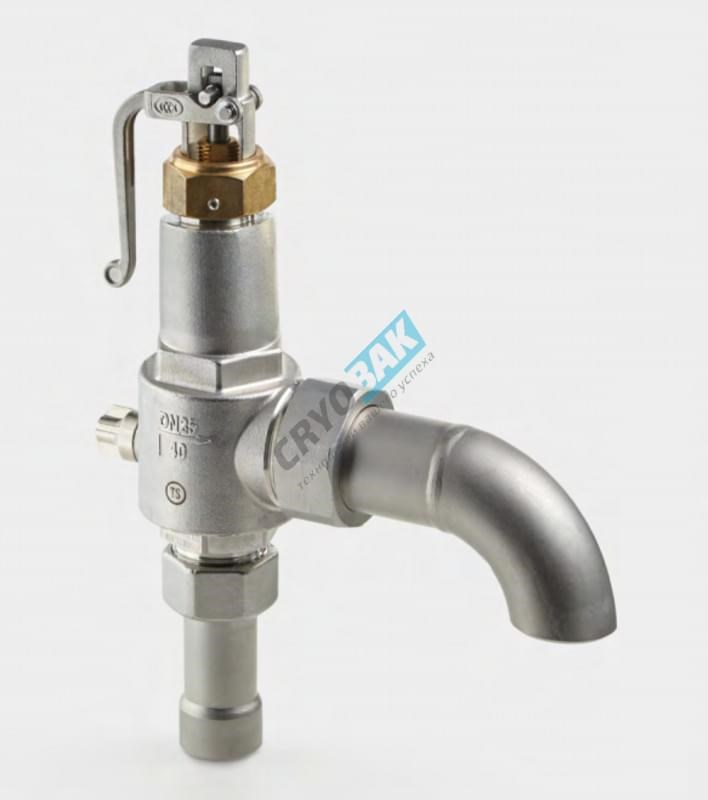

Предохранительный клапан ССК, серия DA28F
Предохранительный клапан ССК, серия DA28F
Артикул:
26514
Вес:
0
кг.
Под заказ
Количество:
Свяжитесь с нами насчет цены
Оформи заказ сделаем доп.скидку ✅
Предохранительный клапан серии DA28F — предназначенная для защиты от разрушительного воздействия на оборудование и трубопроводы избыточным давлением через сброс избытка газообразной среды из сосудов с давлением выше нормы. Предусмотрен с ручным подрывом.
| Предохранительный клапан СКК, серия DA28 | |
|---|---|
| Номинальное давление 4.0MPa |  |
| Диаметр: 10mm~25mm | |
| Применяемые среды: LO2, LN2, LAr, LNG | |
| Рабочая температура: -196 ~ +80 С | |
| Тип соединения: сварка | |
|
Основные части и материалы:
|
|
| Параметр | Индекс | T...DK10S | T...DK15S | T...DK20S | T...DK25S |
| Наименьший диаметр, мм | D0 | 8 | 10 | 15 | 17 |
| Высота клапана, мм | H | 207 | 224 | 242 | 274 |
| Присоединительный размер (вход) | dR1xSR1 | ∅14x2 | ∅18x2 | ∅25x2.5 | ∅32x3 |
| Длина, мм | L1 | 35 | 45 | 46 | 50 |
| Длина, мм | L2 | 68 | 84 | 95 | 98 |
| Длина, мм | L3 | 46 | 52 | 57 | 61 |
| Длина, мм | L4 | 86 | 92 | 112 | 126 |
| Присоединительный размер (выход) | dR2xSR2 | ∅18x2 | ∅25x2.5 | ∅32x3 | ∅38x3 |
| Коэффициент расхода | 0,67 | 0,67 | 0,67 | 0,67 | |
| Вес, не более, кг. | 1,1 | 1,7 | 1,98 | 2,68 |
|
Артикул |
Dn, мм |
Размеры, мм |
Вес, кг |
|||
|
H |
L1 |
D0 |
b |
|||
| T...DK10S |
10 |
207 |
35 |
8 |
5 |
1.1 |
| T...DK15S |
15 |
224 |
45 |
10 |
5 |
1.7 |
| T...DK20S |
20 |
242 |
46 |
15 |
5 |
1.98 |
| T...DK25S |
25 |
274 |
50 |
17 |
5 |
2.68 |
Характеристики
| Диаметр | 10mm~25mm |
| Тип арматуры | Предохранительная |
| Применяемые среды | LO2. LN2. LAr. LNG |
| Номинальное давление | 4 МПа |
| Рабочая температура | -196 ~ +80 С |
| Тип соединения | сварка (дюйм) |
