Криоцилиндры

Преимущества криоцилиндров и газификаторов

На сегодняшний день использование криоцилиндров и ГХК для хранения газов в жидком агрегатном состоянии является наиболее безопасной и экономически эффективной альтернативой обеспечения производств газами по сравнению с баллонным способом. При переходе из жидкого в газообразное состояние, объём азота увеличивается почти в 700, аргона — в 780, а кислорода в 850 раз.

К другим преимуществам холодных криогенных газификаторов относятся:

• Доступная цена. Возможность без особых затрат купить криоцилиндры и ГХК.
• Отсутствие сложных требований к условиям размещения. Емкостное оборудование обладает небольшим весом и компактными габаритами, оно занимает в 15 раз меньше места при одинаковом объеме выдачи газа в сравнении с баллонами.
• Простота транспортировки и перемещения. Передвинуть на небольшое расстояние газификатор малого объема оператор способен в одиночку, при этом нет необходимости использовать грузоподъёмные механизмы.
• Экономичность и эффективность.
• При применении криоцилиндров и ГХК газ полностью используется в производственных целях, в баллонах неиспользуемый остаток газа составляет около 10%.
• При баллонном обеспечении производится большее количество рейсовых выездов.
• При использовании баллонов необходимо наличие грузчиков и грузоподъёмных механизмов для выгрузки новых и погрузки отработанных баллонов.
• Относительно невысокие эксплуатационные затраты. Не требует регулярного переосвидетельствования. Значительно реже возникает необходимость в ремонте.
• Не требует сооружения дополнительных конструкций. При хранении баллонов необходимы навесы для защиты от солнечной радиации. Криоцилиндры и ГХК выпускаются в уличном исполнении и не восприимчивы к климатическим воздействиям в пределах, указанных в инструкциях по эксплуатации.

Важным аргументом в пользу того, чтобы купить криоцилиндры, является отсутствие необходимости постановки оборудования на учёт (регистрации) в органах Ростехнадзора.

Криоцилиндры не относятся к числу опасных грузов

Благодаря низким показателям рабочего давления, производства, где применяются криоцилиндры, можно отнести к четвертому классу опасности. Четвёртый класс опасности не требует получения лицензии на эксплуатацию оборудования, работающего под давлением, и не требует проведения обучения персонала в учебных центрах.

Где применяются газификаторы малого объема?

• В медицине. Хранение биоматериалов, хранение крови и её компонентов, барокамеры, системы поддержания жизнеобеспечения для медицинских учреждений.
• В косметологии – при хранении сжиженного N₂ в криосаунах и для проведения косметических операций.
• В металлообработке. Для создания защитной среды при азотировании деталей машин, для проведения прочностных испытаний металла, при резке металла.
• В машиностроении при проведении криогенной обработки металлических деталей и инструмента, что позволяет значительно увеличить их ресурс – до трехсот процентов.
• В лазерных установках.
• В резинотехнической промышленности – предварительное охлаждение деталей перед механической обработкой, для снятия облоя.
• В сельском хозяйстве при транспортировке и продолжительном хранении биоматериалов, а также при разведении рыбы.
• В химической промышленности как источник газов группы ОСЧ (аргона, азота и кислорода).
• В производстве пищевых продуктов – шоковая заморозка для сохранения вкусовых качеств пищевых продуктов, при упаковке для создания специальной защитной среды.

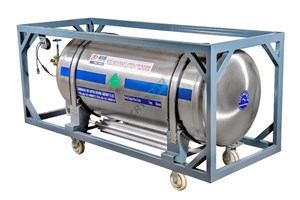

Принцип работы криоцилиндра

Криоцилиндр способен вместить до 0,5 м³ жидкого газа. Конструкция включает внутренний сосуд и наружный кожух, изготовленный из легированной нержавеющей стали. Пространство между сосудами имеет экранно-вакуумную термоизоляцию, позволяющую достаточно долго хранить продукты разделения воздуха в жидком агрегатном состоянии.

Для поддержания рабочего давления в сосуде используется регулятор давления и встроенный испаритель. Для защиты от превышения роста давления установлен предохранительный клапан. В случае необходимости понижения давления, его можно снизить при помощи клапана понижения давления.

Сжиженный газ проходит через контур встроенного продукционного испарителя, в котором в результате естественного теплообмена получает достаточно тепла, чтобы испариться. После чего переходит в газовое агрегатное состояние, а затем через клапан выдачи продукта подаётся потребителю.

Производительность криоцилиндра определяется его объемом. Как правило, модели на 200 литров выдают до 30 нм³/ч, на 500 литров – выдают до 90 нм³/ч.

Уровень жидкости во внутреннем сосуде цилиндра контролируется с помощью уровнемера, для контроля показателей давления используется манометр.

Чтобы уберечь криоцилиндры от превышения давления, используют предохранительные клапаны и вентили понижения давления. Это дает возможность оператору в случае необходимости понизить избыточное давление.

Наполнение криоцилиндров жидкими продуктами разделения воздуха производится через наполнительный вентиль, который может служить и для выдачи газа.
